Comprendre le déploiement de la Fibre Optique

Le déploiement de la fibre optique consiste à construire le réseau qui relie les logements et les entreprises aux équipements des opérateurs. Avant d’arriver dans une box, la fibre traverse plusieurs parties du réseau et différents points de raccordement.

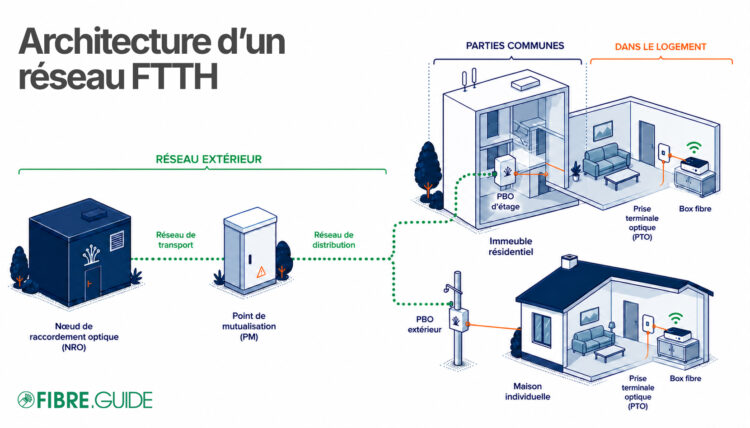

Dans un réseau FTTH français, le parcours va du réseau de collecte jusqu’au nœud de raccordement optique (NRO), puis du NRO au point de mutualisation (PM), au point de branchement optique (PBO) et enfin à la prise optique installée chez l’abonné.

Comment la fibre arrive-t-elle jusqu’au logement ?

Le parcours suivant décrit le fonctionnement habituel d’un réseau FTTH mutualisé en France. L’emplacement exact des équipements et l’organisation des fibres peuvent varier selon les zones et l’architecture utilisée.

1. Le réseau de collecte et le NRO

Le réseau de collecte relie les différentes zones desservies au reste du réseau de l’opérateur et à Internet. Il rejoint le NRO, qui constitue le principal nœud d’accès d’une zone FTTH.

Le NRO accueille les répartiteurs optiques et les équipements actifs des opérateurs. Dans une architecture PON, il abrite notamment les OLT, qui communiquent avec les équipements optiques installés chez les abonnés. Dans une architecture point-à-point, d’autres équipements actifs terminent les liaisons individuelles.

2. Du NRO au point de mutualisation

Des câbles optiques de transport partent du NRO et rejoignent les différents secteurs de la zone. Ils sont installés dans des fourreaux souterrains, dans des chambres télécoms ou sur des poteaux lorsque le réseau est déployé en aérien.

Ces fibres arrivent au point de mutualisation. Le PM est un équipement passif dans lequel les lignes desservant les locaux peuvent être mises à disposition des opérateurs commerciaux. Selon la zone, il peut prendre la forme d’une armoire de rue, être installé dans un local technique ou se trouver à l’intérieur d’un grand immeuble.

3. Du point de mutualisation au PBO

À partir du PM, les câbles de distribution se rapprochent progressivement des habitations et des entreprises. Ils peuvent traverser plusieurs boîtiers de raccordement avant d’atteindre le point de branchement optique.

Le PBO est placé à proximité des locaux qu’il dessert. Il peut se trouver dans une chambre souterraine, sur un poteau, en façade ou dans les parties communes d’un immeuble. C’est à partir de ce boîtier que le raccordement final de l’abonné est réalisé.

4. Du PBO à la prise optique

Lors du premier abonnement fibre d’un local, un technicien installe un câble entre le PBO et l’intérieur du logement ou de l’entreprise. Cette partie de la ligne est appelée câblage client final (CCF).

Le câble emprunte l’adduction du bâtiment, c’est-à-dire le passage reliant le réseau présent dans le domaine public à la propriété. Il aboutit à la prise terminale optique (PTO), installée à l’intérieur du local.

5. De la prise optique à la box

La PTO est reliée à un ONT, chargé de convertir le signal optique en signal exploitable par les équipements du client. L’ONT peut être un boîtier séparé ou être directement intégré à la box de l’opérateur.

Qu’est-ce que la boucle locale optique ?

La boucle locale optique est la partie du réseau située entre le nœud d’accès de l’opérateur et les locaux des abonnés. Dans le cas du FTTH mutualisé, elle s’étend du NRO jusqu’à la terminaison optique installée dans le logement ou l’entreprise.

En France, on distingue principalement :

• la BLOM, réseau mutualisé déployé à grande échelle pour desservir tous les locaux d’une zone ;
• la BLOD, raccordement construit ponctuellement pour répondre aux besoins d’un client professionnel.

Une infrastructure mutualisée n’est pas nécessairement synonyme de liaison partagée. La BLOM accueille le plus souvent des accès PON, mais elle peut également contenir des liaisons point-à-point, notamment pour certains accès FTTH ou FTTE.

Technologie, architecture et infrastructure : quelles différences ?

Plusieurs familles de termes sont utilisées pour décrire un réseau fibre. Elles ne répondent pas à la même question.

Notion	Question traitée	Exemples
Technologies FTTx	Jusqu’où la fibre est-elle déployée ?	FTTH, FTTB, FTTLA, FTTE ou FTTO
Architectures	Comment les utilisateurs sont-ils reliés aux équipements actifs ?	PON ou point-à-point
Boucle locale optique	Dans quel type d’infrastructure locale la liaison est-elle construite ?	BLOM ou BLOD

Un accès peut ainsi être à la fois FTTH, utiliser une architecture PON et être construit sur une BLOM. Ces trois termes décrivent trois caractéristiques différentes de la même connexion.

Qui construit et exploite le réseau fibre ?

L’opérateur d’infrastructure

L’opérateur d’infrastructure déploie et exploite la boucle locale optique d’une zone. Il entretient le réseau passif et permet aux opérateurs commerciaux d’accéder aux lignes dans des conditions définies par la réglementation.

Selon les territoires, ce rôle peut être assuré par un opérateur privé ou par l’exploitant d’un réseau construit à l’initiative d’une collectivité.

Les opérateurs commerciaux

Les opérateurs commerciaux proposent les abonnements aux particuliers et aux entreprises. Ils utilisent l’infrastructure locale pour relier leurs clients à leurs propres équipements et à leur réseau de collecte.

La présence d’un réseau fibre dans une commune ne signifie pas nécessairement que tous les opérateurs y commercialisent immédiatement leurs offres. Chaque opérateur doit avoir accès au réseau et être techniquement prêt à activer ses clients.

L’Arcep et les collectivités

L’Arcep définit le cadre de déploiement et de mutualisation des réseaux. Les collectivités interviennent notamment dans les territoires où un réseau d’initiative publique (RIP) a été mis en place pour assurer la couverture numérique.

Pourquoi le déploiement diffère-t-il selon les territoires ?

Le territoire français est d’abord divisé en deux grandes catégories : les zones très denses et les zones moins denses. Les zones AMII, AMEL, conventionnées et d’initiative publique ne se situent pas au même niveau : elles correspondent à différentes formes de déploiement à l’intérieur des zones moins denses.

• les zones très denses (ZTD), où plusieurs opérateurs ont pu déployer leurs propres réseaux jusqu’à proximité des immeubles ;
• les zones moins denses (ZMD), qui regroupent le reste du territoire. On y distingue notamment :
  • les zones AMII, dans lesquelles des opérateurs privés se sont engagés à déployer le réseau ;
  • les zones AMEL, également couvertes dans le cadre d’engagements pris par des opérateurs privés auprès des collectivités ;
  • les zones conventionnées, où les engagements de déploiement sont formalisés avec les collectivités concernées ;
  • les zones d’initiative publique, dans lesquelles les collectivités ont organisé la construction d’un réseau d’initiative publique (RIP).

Cette organisation détermine l’opérateur responsable de l’infrastructure, mais l’abonné reste libre de choisir parmi les opérateurs commerciaux effectivement présents à son adresse.

Comment suivre le déploiement à son adresse ?

Une fibre visible dans la rue ou un PBO installé près d’une habitation ne signifie pas toujours que le local peut déjà être raccordé. Le réseau doit être déclaré, mis en service et rendu accessible aux opérateurs commerciaux. L’adresse doit également être correctement référencée dans les bases utilisées pour l’éligibilité.

• consultez la carte fibre pour connaître l’état du déploiement autour de votre adresse ;
• effectuez un test d’éligibilité pour vérifier quelles offres sont réellement disponibles ;
• identifiez l’opérateur d’infrastructure lorsque des travaux ou une correction d’adresse sont nécessaires ;
• vérifiez si le local est classé raccordable sur demande ou relève d’un raccordement à la demande.

Lorsqu’un technicien ne peut pas effectuer le raccordement, la cause peut aussi se trouver sur l’adduction privée, dans un fourreau bouché, sur un poteau ou sur une partie du réseau qui doit être réparée par l’opérateur d’infrastructure.
